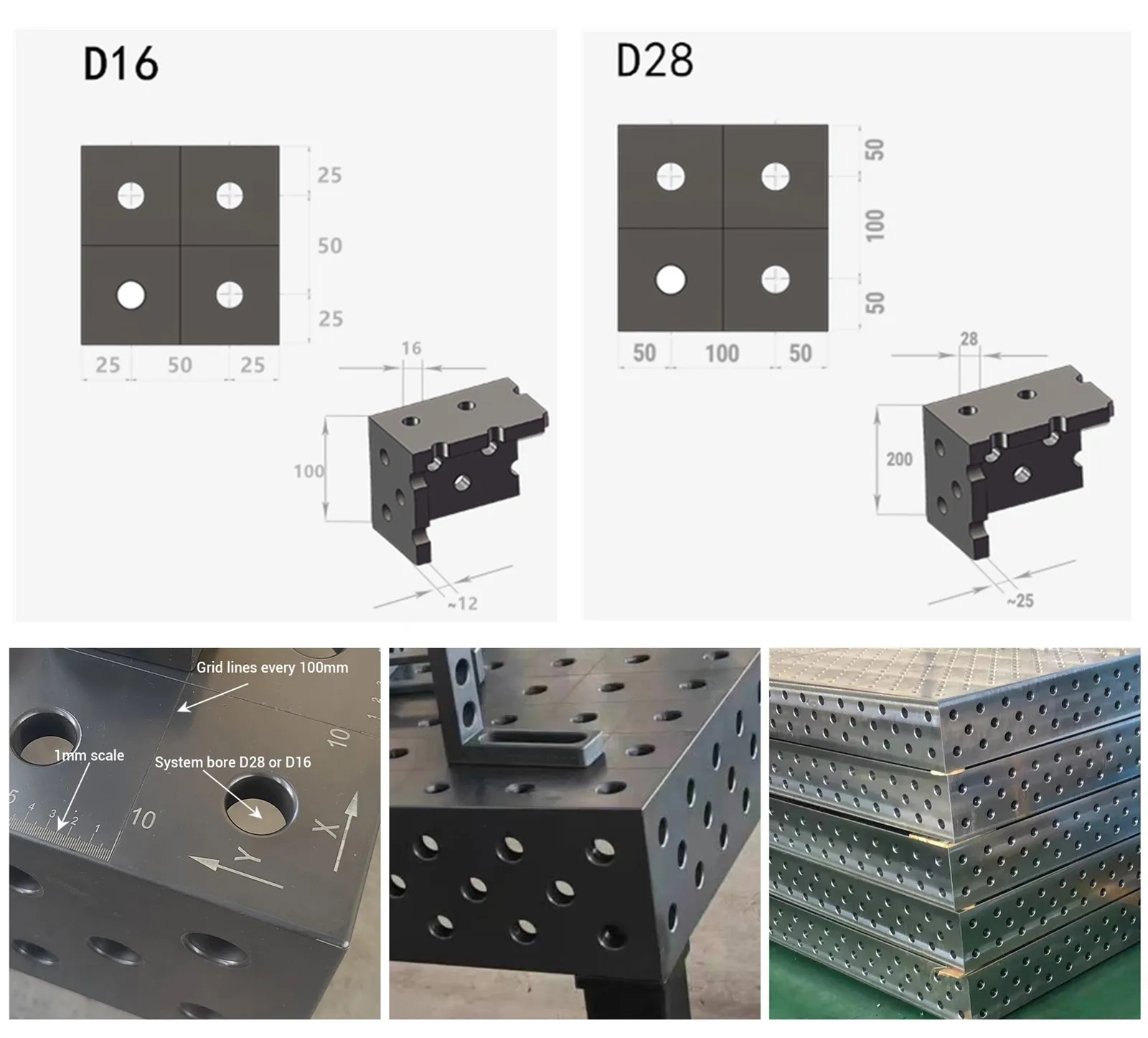

Structurele staalfabricagetafel

Stel dat we een gelaste H - balk moeten samenstellen (samengesteld uit twee flensplaten en één samengestelde webplaat):

1.Voorbereiding: Reinig het oppervlak van de werkbank en zorg ervoor dat het niveau is.

2.Positionering:

Plaats de onderste flensplaat plat op de werkbank.

Gebruik positioneringsstoppers en pennen om snel de positie van de webplaat te bepalen en plaats deze verticaal op de onderste flensplaat.

Bedek met de bovenste flensplaat.

3.Klem:

Gebruik meerdere C - klemmen of speciale armaturen om de flensplaten en de webplaat strak te drukken vanuit de verticale richting om gaten te elimineren.

Gebruik sterke klemmen om van de zijkant te klemmen om ervoor te zorgen dat de webplaat en flensplaten onder een verticale hoek van 90 graden blijven.

4.Tack -lassen:Voer tack -lassen uit op sleutelposities om in eerste instantie de hele montage te repareren.

5.Lassen:Draai enkele armaturen los en voer de volledige lasbewerking uit in overeenstemming met de lasprocesvereisten (las de las meestal eerst aan de ene kant, draai vervolgens het hele werkstuk om en las de andere kant).

6.Inspectie en losraken:Nadat het lassen is voltooid en het werkstuk is afgekoeld, maakt het alle armaturen los, verwijdert het eindproduct en voerden dimensionale inspectie uit.
