Lastafel met gatenpatroon van 28 mm

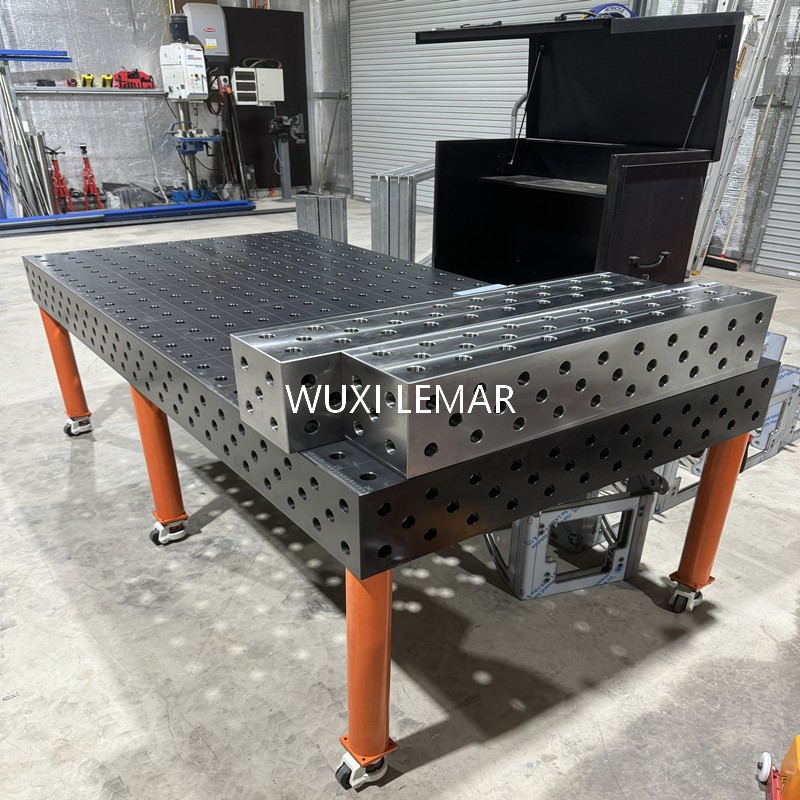

Lastafel met gatenpatroon van 28 mmis een modulair precisiegereedschapssysteem met-hoge stijfheid. Het belangrijkste kenmerk is dat het platformoppervlak is voorzien van een gestandaardiseerde reeks met hoge -dichtheid van doorgaande gaten van φ28 mm (meestal gecombineerd met M16- of M12-binnenschroefdraad), waarbij de gatafstand doorgaans standaard 100 mm of 50 mm is. Deze nauwkeurig-bewerkte gatenarrays, gecombineerd met een reeks functionele modulebevestigingen die speciaal voor hen zijn ontworpen (zoals haakse-hoekklemmen, perstangen, positioneringsblokken, steunkolommen, enz.), vormen een flexibel productiereferentievlak dat oneindig kan worden gecombineerd en snel kan worden gereconstrueerd in een drie-ruimte.
DM Eva rechtstreeks voor een offerte en meer details↓↓↓
Productparameters
Producten Maat
Producten Kenmerken
Kernfuncties
★ Gestandaardiseerd 28 mm gatensysteem: dit is de "universele taal" van het systeem. De gatgrootte van φ28 mm door- biedt een optimale balans tussen sterkte en flexibiliteit, waardoor de stijfheid van de armatuurverbindingen wordt gegarandeerd en er plaats is voor positioneringspennen en bevestigingsmiddelen met verschillende specificaties. De gaten zijn meestal ingebed met draadinzetstukken met hoge-sterkte (zoals M16) om duurzaamheid te garanderen.
★ Ultra-hoge stijfheid en precisie: de lastafel met gatenpatroonontwerp van 28 mm is gemaakt van dikke stalen platen (meestal groter dan of gelijk aan 25 mm) door algemene spanningsverlichting en grootschalige CNC-precisiebewerking op grote- schaal, waardoor vlakheid op lange- termijn (bijv. 0,1 mm/m) en nauwkeurigheid van de gatpositie (±0,05 mm) wordt gegarandeerd, waardoor een machine-gereedschap-niveaureferentie wordt geboden voor werkstukken.

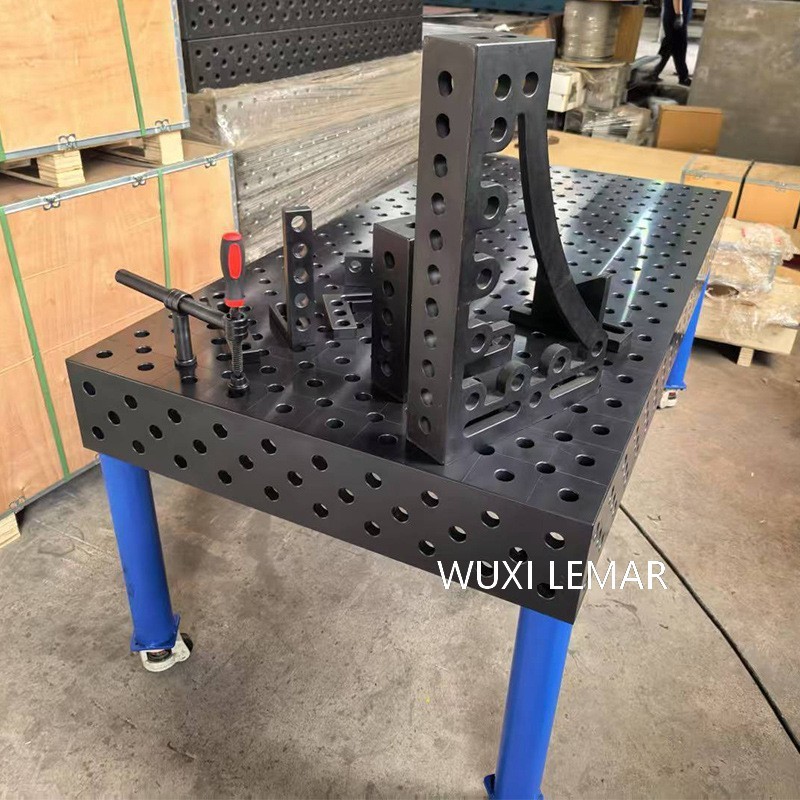

★ Echte 3D-flexibiliteit: Via functionele modules kunnen traploze of getrapte aanpassingen worden gemaakt in de X-, Y-, Z-richtingen en rotatiehoeken, waardoor eenvoudig klemschema's voor complexe werkstukken kunnen worden geconstrueerd, waardoor "één platform, talloze mogelijkheden" wordt gerealiseerd.
★ Zwaar-draagvermogen-draagvermogen: Dankzij de 28 mm grote gaten en de zware- schroefdraadverbindingen kan het systeem veilig zware werkstukken dragen (zoals grote structurele onderdelen, mechanische basissen) en de enorme klemkracht die wordt uitgeoefend, waardoor de superstabiliteit onder de warmte-inbreng van het lassen behouden blijft.
★ Uitstekende uitbreidbaarheid en compatibiliteit: dankzij het gestandaardiseerde ontwerp kan het platform naadloos worden gesplitst door middel van positioneringspennen en bevestigingsmiddelen, waardoor het werkgebied oneindig wordt vergroot. Tegelijkertijd is het gatensysteem van 28 mm een van de mainstream industriestandaarden geworden, met het meest overvloedige ecosysteem van armaturen en accessoires van derden-.
Producten Toepassing
►Typische workflow
--28 mm lastafel met gatenpatroon
1. Procesontwerp: Plan op basis van het 3D-model van het product de optimale armatuurindeling op software of op een echte werkbank.
2. Het bouwen van de "virtuele mal":
◦ Gebruik steunen en kussens om de hoogte van het werkstuk aan te passen.
◦ Gebruik lokalisatiepinnen en stoppers om nauwkeurige 2D-datums vast te stellen.
◦ Installeer robuuste-rechts-hoekklemmen en sterke drukarmen voor bevestiging van het hoofdgedeelte.
◦ Gebruik compressoren en modulaire armaturen om een rondom- vergrendeling te realiseren.
3. Opspannen en controle: Plaats het werkstuk en vergrendel het in volgorde. Controleer snel de sleutelafmetingen.
4. Lassen en circuleren: Voer puntlassen of volledig lassen uit. Vanwege de betrouwbare positionering wordt vaak gebruik gemaakt van een "één klemmen, één lassen" unitaire assemblagelijnoperatie om de benutting van het platform te maximaliseren.
5. Snelle omschakeling: maak het werkstuk los; alle gestandaardiseerde armaturen kunnen snel worden gedemonteerd en weer in elkaar worden gezet voor het volgende product.
Gerelateerde certificering
Klantrecensie
levering van producten
Welke transportmethode hanteren wij?

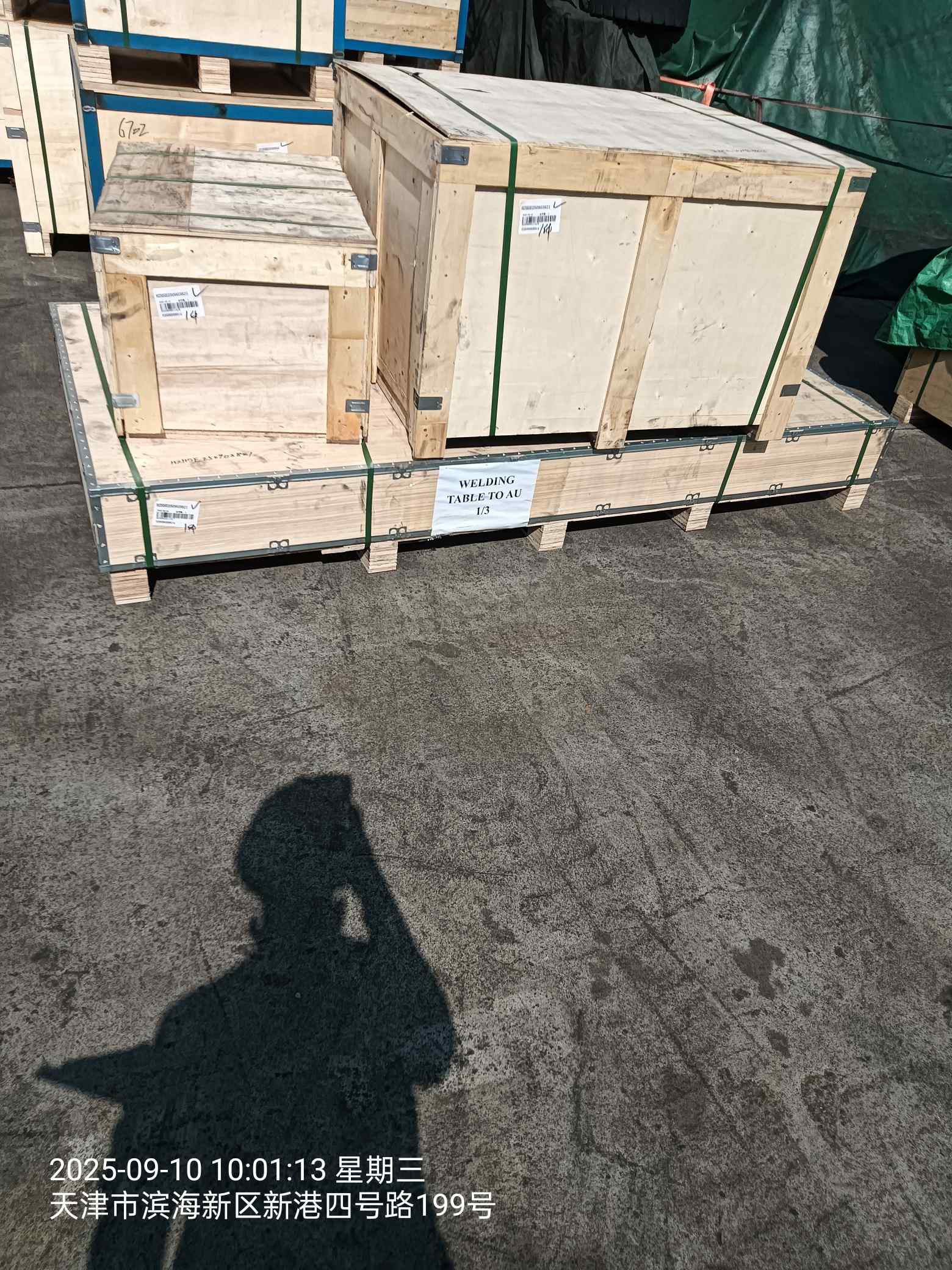

Wij versturen meestalLastafel met gatenpatroon van 28 mmin het buitenland over zee.
Tegelijkertijd bezorgen wij u verschillende documenten die nodig zijn voor de douane-inklaring op de bestemming.
We gebruiken meestal CIF/FOB/EXW-handelsvoorwaarden en als u speciale vereisten heeft, zullen we deze ook voor u oplossen.
Veelgestelde vragen
Heeft u een vraag?
01.Wat is de doorlooptijd voor bestellingen?
02.Wat voor soort verpakking moeten we gebruiken?
03.Welke betaalmethoden worden ondersteund?
04.Welke documenten verstrekt u voor export?
05. Hoe plaats ik een bestelling?
06. Zou het voor ons mogelijk zijn om uw fabriek te bezoeken?
De lastafel met gatenpatroon van 28 mm is de gematerialiseerde kristallisatie van moderne, geavanceerde productieconcepten. Het gaat verder dan het concept van traditionele gereedschappen en wordt de kern van een productiesysteem dat nauwkeurige benchmarks, flexibele gereedschappen en productiegegevensdragers integreert.
Voor productiebedrijven die hun kernconcurrentievermogen willen vergroten en op weg zijn naar Industrie 4.0, is investeren in een systeemplatform met gaten van 28 mm een strategische keuze. Het is niet alleen een ‘scherp hulpmiddel’ om de huidige pijnpunten van laskwaliteit, efficiëntie en modelverandering op te lossen, maar ook een noodzakelijke gestandaardiseerde hardwarebasis voor bedrijven om toekomstige slimme fabrieken te bouwen en digitale productie te realiseren. Het vertegenwoordigt een complete transformatie van 'ervarings-gedreven' productie in werkplaats-stijl naar 'proces- en data-gedreven' moderne grootschalige- productie.
